SolidWorks标准GB齿轮绘制

最近在做三维电场测试中需要用到齿轮传动，但是又不方便使用标准件，因此只能手搓，具体教程参考 忙了一天的高师傅
下面简要介绍一下基本步骤：
首先确定模数和齿数，模数参考国标即可，模数确定后，齿数就决定了齿轮的大小（因为我需要确切大小的齿根圆盒齿顶圆，因此就凑了个大概得齿数）

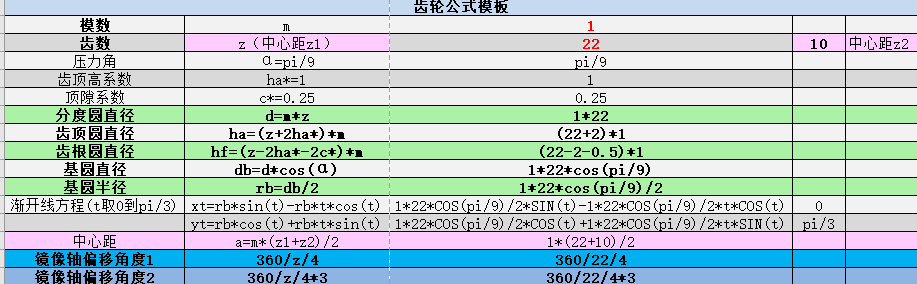

各相关量的具体计算公式，可参见下方表格，这里附上大佬 文档链接 ，提取码blib

确定好相关参数后开始绘制：
1、新建一个零件，打开前视基准面
2、绘制基圆，尺寸如表格；

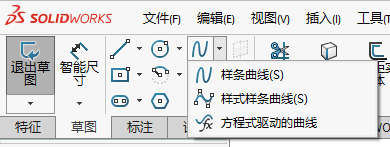

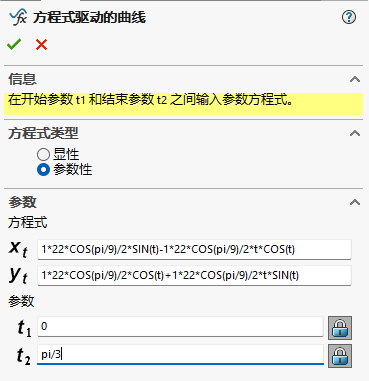

3、绘制渐开线，选择方程式驱动的曲线，选择参数性，输入x/y参数方程，角度输入0，pi/3即可。


4、绘制齿根圆及齿顶圆
5、删去多余的交线，保留渐开线与齿根圆盒齿顶圆相连接的部分
6、绘制分度圆
7、由圆心引出直线，至分度圆和渐开线交点
8、绘制镜像轴1，与前面直线的角度为360/z/4(z为齿轮数)
9、绘制镜像轴2，与前面直线的角度为360/z/4*3
10、将渐开线经镜像轴1镜像，镜像后的渐开线再与镜像轴2镜像
11、新建一个草图，转换实体引用，将三条渐开线及渐开线与齿根圆盒齿顶圆链接部分转换到新的草图
12、选择转换后的实体，圆周阵列，个数为齿轮数，轮廓选择齿顶圆

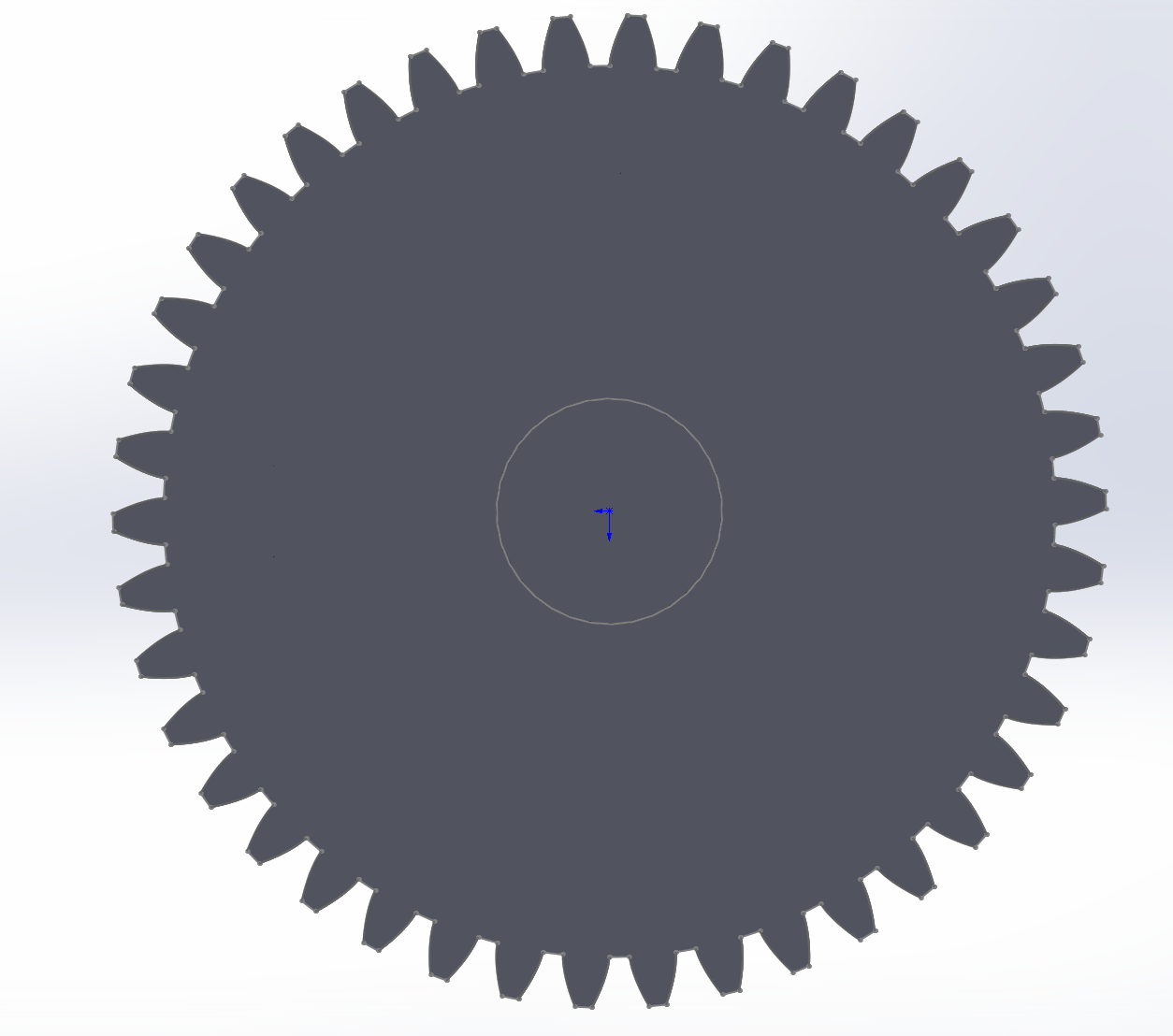

13、OK绘制成功。

齿轮公式模板链接：http://192.144.154.41:8888/down/F7fFXajHhfH5.xlsx 提取码：198679
